nhà chế tạo | ZJHK |
Loại đầu nối | HM |
Tư nối | mô-đun |
Loại kết nối | Nam và nữ |
Kết nối loạt | Mô-đun HM |
Số lượng chân | 6 |
Biến thể kết nối | không liên lạc |
Kích thước | Được sử dụng với Bản lề |
Thước đo dây | 0,14mm2 - 4mm2 (AWG26-12) |
Đánh giá hiện tại | 16 Ampe |
Điện áp định mức | 500V |
Liên hệ điện áp định mức Acc. đến UL / CSA | 600V |
Độ bền cơ học | Xe máy |
Đánh giá tính dễ cháy | UL94V-0 |
Chiều rộng trong các mô-đun | 1 |
Vật liệu cách điện | polycarbonate |
Kiểm tra điện áp | 8kV |
Nhiệt độ hoạt động | -40 ... 125 ° C |
Bí danh | 09 14 006 3001 |
Kỹ thuật PN | uốn |
Thông tin thêm | |
· Trọng lượng thô | · 9,2 g |
· Dụng cụ | · Công cụ Crimping TL02G, Công cụ xóa liên hệ TL01 |
· Liên lạc | · Hợp kim đồng mạ bạc cứng / Hợp kim đồng mạ vàng cứng |
XEM HÌNH ẢNH:
Bản vẽ chèn :

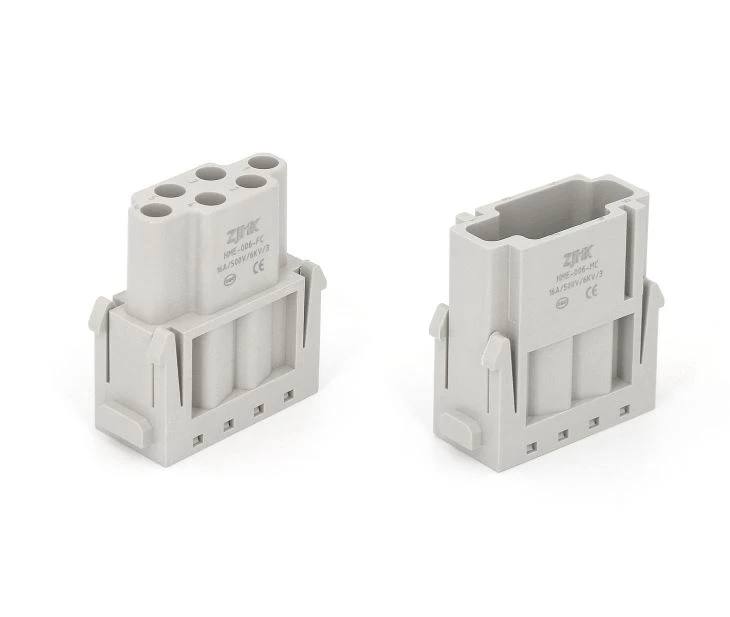

Bộ kết hợp HM
Cấu trúc mô đun.
Tính quốc tế ， giảm hàng tồn kho.
Nhận ra sức mạnh và tín hiệu truyền trong không gian ít nhất.
Đáp ứng các yêu cầu kết nối điện hoặc tín hiệu trong các lĩnh vực khác nhau và cho các mục đích khác nhau.
Bản lề H-Modular® mới Plus giúp tiết kiệm thời gian lên tới 40%. Tăng hiệu quả lắp ráp của bạn!
Các cơ sở công nghiệp ngày càng có thiết kế mô-đun. Ngày càng có nhiều thiết bị di động được sử dụng trong sản xuất và việc hoán đổi được thực hiện thường xuyên hơn và nhanh nhất có thể. Điều này cũng có nghĩa là cần nhiều đầu nối hơn, được thiết kế cho số lượng chu kỳ giao phối cao. Khung bản lề ZJHK-Modular® Thời gian giao phối cao cho phép tích hợp các tiếp điểm được thiết kế cho các chu kỳ giao phối đặc biệt cao (10.000 lần chèn / xóa) trong các phần chèn từ loạt ZJHK-Modular® đã được chứng minh.
Chú phổ biến: hme 006 16a mô-đun kết hợp chèn, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy
